O Modelo Tridimensional do Terreno (MTT), também conhecido como Modelo Digital do Terreno (MDT), é uma representação matemática e gráfica da superfície terrestre, que descreve a forma e as variações altimétricas de um terreno natural ou modificado. Ele é usado em áreas da engenharia, arquitetura, geociências e planejamento urbano, sendo uma base fundamental para projetos de infraestrutura, análises ambientais e obras de grande porte.

Com o avanço de tecnologias como drones, LIDAR, GNSS, fotogrametria digital e softwares BIM/CAD, a geração e aplicação de modelos 3D do terreno tornaram-se mais acessíveis, rápidas e precisas, transformando a forma como os profissionais planejam e executam empreendimentos.

O que é um modelo tridimensional do terreno?

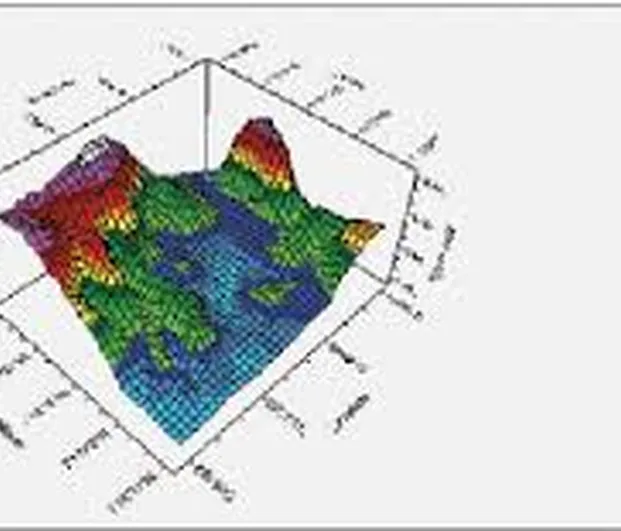

O Modelo Tridimensional do Terreno (MTT) é uma representação digital da superfície terrestre em três dimensões, utilizada para descrever com precisão a forma, as variações altimétricas e as características geométricas do relevo de uma determinada área. Esse modelo é composto por uma malha de pontos com coordenadas geoespaciais (X, Y, Z), que, por meio de interpolação, formam estruturas como triângulos, polígonos, superfícies contínuas ou curvas de nível. Esses elementos representam o comportamento da topografia em detalhes, permitindo a análise visual e técnica do terreno sob diversas perspectivas.

Classificações do Modelo Tridimensional do terreno

Existem diferentes categorias de modelos digitais do terreno, cada uma com um tipo de finalidade e diferentes níveis de detalhamento:

• MDT – Modelo Digital do Terreno: é o modelo que representa exclusivamente o relevo natural da superfície terrestre, desconsiderando qualquer interferência antrópica, como vegetações, construções, postes ou veículos. Ele é essencial em análises hidrológicas, cálculo de volumes de terra, planejamento de drenagem pluvial, traçados viários e modelagens geotécnicas.
• MDS – Modelo Digital de Superfície: inclui todos os elementos presentes sobre o solo no momento da captura dos dados. Isso compreende edificações, árvores, postes, vegetação, veículos e demais estruturas. O MDS é muito utilizado em estudos de visibilidade, modelagem urbana, simulações de sombreamento, cálculo de interferência de edificações e integração de modelos arquitetônicos com o meio físico.
• MDE – Modelo Digital de Elevação: é um termo genérico frequentemente usado para se referir tanto ao MDT quanto ao MDS. A distinção entre um ou outro depende do contexto e da forma como os dados foram processados. Em ambientes técnicos e científicos, recomenda-se o uso preciso dos termos MDT ou MDS para evitar ambiguidades.

Como é gerado um modelo tridimensional do terreno?

A criação de um modelo tridimensional do terreno pode ser feita com diferentes técnicas e equipamentos, como:

1. Fotogrametria com drone

Drones equipados com câmeras RGB capturam centenas ou milhares de imagens aéreas com sobreposição. Essas imagens são processadas por softwares como Agisoft Metashape, Pix4D, DroneDeploy, que aplicam algoritmos de reconstrução 3D com base em fotogrametria.

2. LIDAR (Light Detection and Ranging)

Utiliza sensores que emitem feixes de laser e medem o tempo de retorno para calcular a distância até a superfície. Ideal para áreas com vegetação densa, pois penetra entre galhos e folhas. É aplicado em drones, aviões ou veículos terrestres.

3. Levantamento topográfico convencional

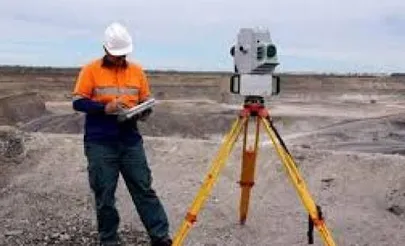

Estação total e GNSS (Global Navigation Satellite System) podem ser usados para gerar modelos em menor escala, com alta precisão pontual. A malha de pontos é transformada em superfície contínua por interpolação.

4. Radar e satélites

Modelos como SRTM ou ASTER são gerados por sensores orbitais. Embora úteis para estudos regionais, têm menor resolução e precisão em comparação com os métodos locais.

Aplicações do modelo tridimensional do terreno

O MTT é amplamente aplicado em projetos técnicos, planejamento urbano e monitoramento ambiental. Entre as principais aplicações, destacam-se:

1. Projetos de engenharia civil

• Planejamento de estradas, ferrovias e barragens;
• Definição de traçados e volumes de corte e aterro;
• Locação de obras com base no relevo natural.

2. Urbanismo e loteamentos

• Parcelamento do solo com adaptação à topografia;
• Definição de diretrizes de drenagem e escoamento;
• Avaliação de visadas, sombreamento e integração paisagística.

3. Drenagem pluvial

• Modelagem hidráulica do escoamento superficial;
• Identificação de áreas de alagamento e bacias de contribuição;
• Dimensionamento de canais, galerias e dispositivos de retenção.

4. Mineração e obras de terraplenagem

• Monitoramento volumétrico de cavas e pilhas;
• Controle de estabilidade de taludes e encostas;
• Gestão de movimentação de solo e rejeitos.

5. Ambiente e geotecnia

• Estudo de erosões, voçorocas e processos geodinâmicos;
• Análise de suscetibilidade a deslizamentos;
• Planejamento de reflorestamento e recomposição de áreas degradadas.

6. Simulação e realidade virtual

• Visualização de empreendimentos em contexto realista;
• Apresentações para stakeholders e audiências públicas;
• Simulações de impacto visual e ambiental.

Vantagens do uso de modelos 3D do Terreno

O uso de modelos tridimensionais do terreno traz inúmeros benefícios técnicos, econômicos e operacionais:

1. Alta precisão e realismo

Modelos gerados com LIDAR ou fotogrametria têm precisão centimétrica, permitindo projetos detalhados e redução de erros.

2. Rapidez e produtividade

Drones e softwares especializados possibilitam levantamentos em poucas horas, mesmo em áreas extensas ou de difícil acesso.

3. Economia de recursos

Elimina a necessidade de medições manuais extensas e reduz o tempo de projeto, minimizando custos com retrabalho.

4. Compatibilidade com softwares BIM e CAD

Os MTTs podem ser integrados a plataformas como Civil 3D, Revit, InfraWorks, QGIS, facilitando o planejamento multidisciplinar.

5. Análises avançadas

Possibilita simulações de hidrologia, estabilidade, visibilidade, acessibilidade e muito mais, com dados reais.

6. Segurança

Permite levantamento remoto em locais perigosos, como encostas instáveis, cavas profundas ou áreas contaminadas.

Considerações técnicas para modelo tridimensional do terreno

Para garantir a qualidade do modelo tridimensional do terreno, é importante:

• Planejamento do levantamento, definindo a densidade de pontos, sobreposição e resolução adequada ao projeto;
• Implantação de pontos de controle em solo (GCPs) com GNSS geodésico, para garantir o georreferenciamento de precisão;
• Escolha do sensor correto, considerando o tipo de terreno e a vegetação (ex: LIDAR para áreas florestadas, RGB para áreas abertas);
• Processamento com softwares confiáveis, com validação da malha e remoção de ruídos;
• Exportação em formatos compatíveis (ex: .LAS, .TIN, .DEM, .DXF, .OBJ) para uso em diferentes plataformas.
