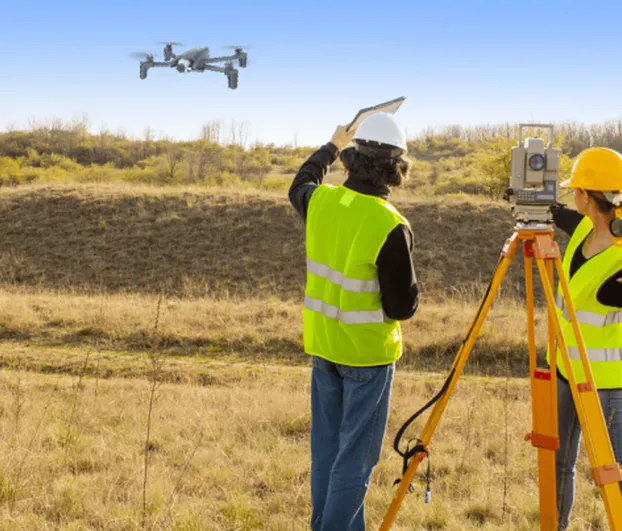

O mapeamento topográfico com drone revolucionou a forma como realizamos levantamentos de terrenos para obras civis, planejamento urbano, mineração, agricultura e monitoramento ambiental. Usando aeronaves não tripuladas equipadas com sensores de alta precisão, esse método proporciona dados rápidos, detalhados e acessíveis, com inúmeras vantagens em relação aos métodos tradicionais.

A crescente demanda por agilidade, redução de custos e maior segurança em levantamentos fez com que o mapeamento topográfico com drone se tornasse uma solução indispensável para engenheiros, agrimensores, arquitetos, órgãos públicos e empresas de infraestrutura.

O que é Mapeamento Topográfico com Drone?

O mapeamento topográfico com drone consiste na captura de imagens aéreas georreferenciadas de uma área específica, utilizando drones equipados com câmeras fotográficas de alta resolução, sensores LIDAR ou sistemas multiespectrais. Essas imagens são processadas por softwares especializados que transformam os dados brutos em ortofotos, modelos digitais de elevação (MDE), curvas de nível, nuvens de pontos e outras representações tridimensionais do terreno.

Ao contrário do levantamento tradicional com estação total ou GPS RTK feito no solo ponto a ponto, o mapeamento topográfico com drone cobre grandes áreas com rapidez e uma riqueza de detalhes muito superior.

Vantagens do Mapeamento Topográfico com Drone

As vantagens do mapeamento topográfico com drone são diversas, tornando-o a melhor escolha para muitos tipos de projetos. Entre os principais benefícios estão:

1. Agilidade na coleta de dados

Drones são capazes de mapear dezenas ou centenas de hectares em poucas horas. Um trabalho que levaria dias ou semanas com métodos convencionais pode ser realizado em apenas um voo.

2. Alta precisão

Com o uso de pontos de controle em solo (GCPs) e drones com GPS RTK/PPK, o mapeamento topográfico com drone alcança precisão centimétrica, adequada até para projetos de engenharia civil e loteamentos urbanos.

3. Redução de custos

Menos horas de trabalho, menos profissionais em campo e mais segurança resultam em economia significativa. O investimento no mapeamento topográfico com drone é rapidamente compensado pela eficiência do processo.

4. Acesso a áreas de difícil alcance

Terrenos acidentados, áreas alagadas, florestas densas ou zonas de risco podem ser mapeadas com facilidade e segurança, sem expor equipes a condições perigosas.

5. Riqueza de informações

Além do modelo altimétrico, o mapeamento topográfico com drone gera ortofotos, mosaicos georreferenciados, visualizações em 3D, vídeos e dados que podem ser integrados a sistemas GIS.

Aplicações do Mapeamento Topográfico com Drone

O mapeamento topográfico com drone é utilizado em diversas áreas e setores, como:

• Engenharia civil: projeto e monitoramento de obras, terraplenagem, loteamentos;
• Agrimensura e geoprocessamento: levantamentos para fins legais e de planejamento;
• Mineração: controle de pilhas de estéril, volumetria e evolução da lavra;
• Agricultura de precisão: análise do relevo, drenagem e planejamento agrícola;
• Meio ambiente: monitoramento de APPs, erosões, reflorestamento e bacias hidrográficas;
• Urbanismo e infraestrutura: planejamento viário, expansão urbana e saneamento;
• Energia e telecomunicações: estudo de viabilidade de linhas de transmissão, torres e parques solares.

Etapas do Mapeamento Topográfico com Drone

A execução de um mapeamento topográfico com drone passa por uma sequência de etapas técnicas bem definidas:

1. Planejamento do voo

Define-se a área a ser mapeada, a altitude de voo, a sobreposição entre imagens e os pontos de apoio em solo. Essa etapa garante que o voo seja eficiente e produza imagens de qualidade para o processamento.

2. Coleta de dados

O drone realiza o voo programado de forma autônoma, capturando centenas ou milhares de imagens com sobreposição frontal e lateral. Em paralelo, os pontos de controle em solo são medidos com GPS de alta precisão.

3. Processamento das imagens

As imagens coletadas são processadas em softwares fotogramétricos como Pix4D, Agisoft Metashape ou DroneDeploy, que geram:

• Ortofotos com resolução de até 2 cm/pixel;
• Modelos digitais de superfície (MDS) e de terreno (MDT);
• Nuvens de pontos 3D;
• Curvas de nível.

4. Entrega dos produtos finais

Os dados processados são convertidos em arquivos compatíveis com softwares de CAD, GIS e modelagem 3D. O cliente recebe relatórios técnicos, imagens, mapas e modelos para análise e tomada de decisões.

Equipamentos usados no Mapeamento Topográfico com Drone

Para garantir a qualidade do mapeamento topográfico com drone, é fundamental escolher os equipamentos adequados. Os principais são:

• Drones com GPS RTK/PPK: como o DJI Phantom 4 RTK, Matrice 300 RTK ou SenseFly eBee X;
• Câmeras RGB de alta resolução: com sensores de 20 MP ou mais;
• Sensores LIDAR (quando necessário): para mapeamento sob vegetação densa;
• Receptores GNSS para GCPs: como Trimble, Topcon, Leica ou Emlid Reach RS2;
• Softwares especializados: para processamento e edição dos dados.

A escolha correta do drone e dos sensores impacta diretamente na precisão e na aplicabilidade dos resultados do mapeamento topográfico com drone.

Legislação e licenciamento

O uso de drones no Brasil é regulamentado pela ANAC (Agência Nacional de Aviação Civil), DECEA (Departamento de Controle do Espaço Aéreo) e ANATEL. Todo mapeamento topográfico com drone deve respeitar:

• Limites de altitude (até 120 m para voos VLOS);
• Cadastro da aeronave no SISANT (drones de uso civil);
• Autorização prévia do SARPAS para voos em áreas urbanas ou controladas;
• Seguros e responsabilidade civil, quando exigido.

Profissionais e empresas que realizam mapeamento topográfico com drone devem estar devidamente habilitados e regularizados, garantindo segurança e legalidade no serviço prestado.

Multitop: empresa especializada mapeamento topográfico com drone

A Multitop Engenharia é uma empresa especializada no desenvolvimento e execução de mapeamento topográfico com drone. Com uma equipe de engenheiros e especialistas altamente capacitados, a empresa oferece soluções técnicas inovadoras e sob medida, atendendo às necessidades específicas de cada cliente. Desde o planejamento e estudo de viabilidade até a execução e entrega das obras, a Multitop Engenharia se destaca pela excelência no cumprimento de prazos, pela sustentabilidade e pela implementação de tecnologias avançadas, garantindo a segurança e a eficiência das operações portuárias.

Entre em contato e solicite seu orçamento agora mesma!
